Compabloc Free Flow

阿法拉伐 Compabloc Free Flow 是一種緊湊型反應器冷凝器，具有極高的傳熱效率，專為制藥行業和現代 API 生產的高衛生要求而設計。衛生的設計、超高的性能、低廉的運營成本和快捷的安裝完美結合，確保了患者安全性、可靠的正常運行時間和生產效率。

增大 API 生產的現有空間內的冷凝容量

易于驗證 - 完全滿足對 cGMP 流程中的安裝要求
全焊接設計，采用耐腐蝕材料制成，是石墨塊或管殼的理想替代品
最先進的衛生設計使清潔變得快速、簡便和可靠，同時較小滯留體積減少了清潔溶劑的使用
緊湊的尺寸和輕盈的重量，讓您在空間有限的情況下也能增大容量 - 非常適合改裝
經過驗證的低運營和維護成本

Compabloc Free Flow 全焊冷凝器

阿法拉伐 Compabloc Free Flow 冷凝器采用耐腐蝕材料。該產品緊湊的尺寸使其非常適合改裝，并且在清潔方面的運營成本更低。較寬的自由流動通道產生了極低的壓降，使該產品成為了深度真空冷凝任務的理想選擇。冷卻介質側的湍流最大程度地減少了結垢并方便了 CIP。

想要獲取更多的產品型號及報價信息？阿法拉伐在線產品手冊，一站式自助選型報價。

選型報價

患者安全和 cGMP

Compabloc Free Flow 提供了最先進的衛生設計，并完全滿足嚴格的 cGMP 工藝安裝要求。這使得 Compabloc Free Flow 適用于 API 制造等制藥工藝

緊湊型冷凝器提供了新的可能

阿法拉伐的業務經理 Patrik Arvidsson 說明了在 API 生產中使用緊湊型冷凝器的好處。?

易于清潔和檢查

有效的反應器冷凝器清潔對于患者安全至關重要。難以清潔的冷凝器增加了各批次之間的遺留殘渣和交叉污染。對于多用途反應器，如果發生了不同藥物的混合，則可能造成災難性后果。對于單用途反應器來說，這也可能是一個嚴重的問題，因為它降低了可追溯性。由于可完全排水并且產品側沒有裂縫、死點和接觸點，因此可以快速輕松地清潔和驗證 Compabloc Free Flow 的清潔。通過噴嘴或通過打開面板即可輕松進行檢查，使您可以完全接觸所有產品潤濕的表面。

非常適合 API 制造工藝

石墨塊在 API 制造工藝中被廣泛用作冷凝器，因為它們能夠承受腐蝕性介質。但是，正如許多制藥公司所經歷的那樣，石墨塊具有一個重大缺點。它們將碳顆粒和樹脂釋放到產品流中。 Compabloc Free Flow 采用耐腐蝕材料制成，是 API 生產中的石墨塊冷凝器的理想替代品。

運行原理

Compabloc Free Flow 蒸汽冷卻器有兩種型式。其核心是一疊由不銹鋼或合金 C22 制成的波紋狀傳熱板，這些板交替焊接在一起形成通道。蒸汽和冷卻介質流過交替的通道，使蒸汽冷凝在冷板上。較寬的自由流動通道產生了極低的壓降，使該產品成為了深度真空冷凝任務的理想選擇。在冷卻劑側，擋板將冷卻介質來回引導通過通道以增強湍流和熱效率。

整個板組件可滑入到栓接到壓力保持頭的鋼框架內。四個可拆卸面板包含入口和出口連接，可讓您輕松接觸所有產品潤濕的表面。

單程冷凝器

當蒸汽含有的惰性氣體較少時，單程冷凝器是合適的。蒸汽通過頂板上的大入口進入并凝結在板上。冷凝液通過傾斜的可排水底板排出。

雙程冷凝器

Two-pass condenser

當蒸汽含有的惰性氣體的比例較大時，可以使用雙程型式。主冷凝在第一個行程中發生，在此期間，蒸汽的可冷凝部分在通過傾斜的可排水底板排出之前在板上冷凝。不可冷凝的蒸汽將通過第二個行程，在此期間，它們被過冷卻以最大程度地增強冷凝。第二個行程中的湍流有助于消除霧氣，并且容易從第二個行程的出口抽出真空。使用雙程冷凝器時，不需要額外的蒸汽分離器，因為分離在設備中進行。

客戶參考

了解全球各地使用阿法拉伐 Compabloc 和 Compabloc Free Flow 作為冷凝器的制藥廠的更多信息。?

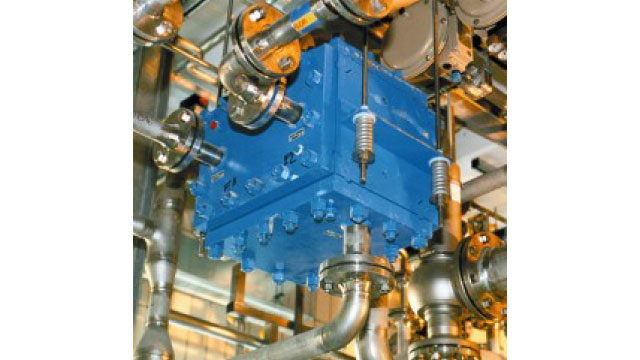

Bayer HealthCare Pharmaceuticals

柏林的 Bayer HealthCare Pharmaceuticals（前身是 Schering Plough）擁有 25 臺 Compabloc 冷凝器，這些冷凝器由哈氏合金和鈦制成，安裝在具有高 cGMP 要求的工藝中。這些設備是借助就地清洗 (CIP) 系統使用各種溶劑進行清潔的。優點：節省空間、資本成本低且易于安裝。
